SMS-Verbindungsstücke aus Edelstahl 304 und SS316L

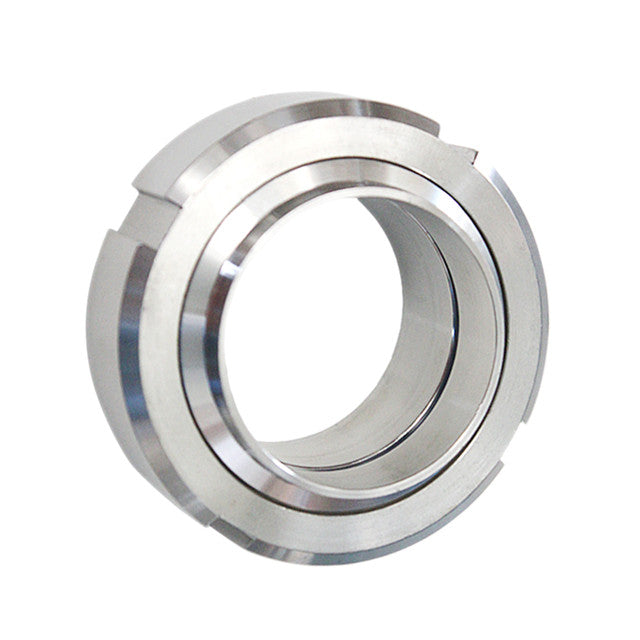

SMS-Verbindungen sind als schwedische Standard-Hygienefittings bekannt. Sie bestehen aus einer runden oder sechseckigen Überwurfmutter, einem Schweißstecker, einem Schweißeinsatz und einer Dichtung. Es handelt sich wahrscheinlich um den weltweit am häufigsten verwendeten Hygienefitting. Zwischen der Stirnseite des Steckerzapfens und dem Einsatz befindet sich immer ein kleiner Spalt. Daher können Rohrleitungsabschnitte leichter entfernt werden, ohne dass benachbarte Abschnitte beschädigt werden müssen.


Spezifikationen:
Größenbereich: 25,4 mm bis 101,6 mm
Werkstoffe: 1.4301(304), 1.4404(316L)
Verarbeitung: Geschmiedet
Oberflächenbeschaffenheit innen: 20Ra (0,5μm)
Betriebsdruckbereich (vollständig geschmiedete Verbindungen):
GRÖSSE 25 - 38 Max. Betriebsdruck 40 Bar bei 20 °C
GRÖSSE 51 - 76 Max. Betriebsdruck 25 Bar bei 20 °C
GRÖSSE 101.6 Max. Betriebsdruck 16 Bar bei 20°C

Bitte senden Sie uns diese Informationen, wenn Sie eine Bestellung aufgeben möchten:
• Beschreibung
• Größe
• Werkstoff
• Anforderungen an die Oberflächenpolitur
• Menge


HINWEISE ZU DEN MASSTABELLEN
• Alle Abmessungen entsprechen dem SMS-Standard.
•Wandstärke: Armaturen mit Außendurchmesser 25 mm bis 51 mm werden mit einer Wandstärke von 1,25 mm hergestellt. Die Armaturengröße OD63,5 wird mit einer Wandstärke von 1,5 mm hergestellt. Die Armaturengröße OD76,1 wird mit einer Wandstärke von 1,6 mm hergestellt. Und die Armaturengröße OD101,6 wird mit einer Wandstärke von 2,0 mm hergestellt.
