Leitfaden zu den Abmessungen von Sanitär-Tri-Clamps

Wie wähle ich die richtige Größe für eine Hygieneklemme aus?



Shuangzhan Machinery bietet verschiedene standardmäßige Sanitärklemmverschraubungen, Schweißverschraubungen, Gewinde- und KF-Beschläge, auch kundenspezifische Sonderanfertigungen sind möglich.

Sanitäre Tri-Clamp-Verbindungen aus Edelstahl sind die beliebteste Art von Rohrleitungsausrüstung, die in der Lebensmittel-, Getränke-, Milch- und Pharmaindustrie verwendet wird. Sie erhalten schnell eine lecksichere Verbindung, die sich für routinemäßige Wartung und Inspektion leicht montieren oder demontieren lässt. Sanitäre Tri-Clamp-Verbindungen, auch bekannt als Tri-Clover-kompatible Verbindungen, sind eine der gängigsten Verbindungsarten in der Lebensmittel- und Getränkeindustrie.

• Tri-Clamp-Verbindungen erfordern zwei Tri-Clamp-Ferrulen oder -Liner, eine Tri-Clamp-Dichtung und eine Klammer, um die Verbindung mechanisch zusammenzuhalten.

• Die Größe der Tri-Clamp-Klemme wird durch den Außendurchmesser des Schlauchs bestimmt, nicht durch den Durchmesser des Klemmflansches.

• Kompatible Größen können direkt verbunden werden, aber Rohre mit unterschiedlichem Außendurchmesser wirken sich auf den Durchfluss aus, sodass Sie die größere Dichtungsgröße verwenden müssen, z. B. 1", 11/4" und 1,5" Klemmhülsen haben denselben 50,5-mm-Klemmflansch, verwenden aber unterschiedliche Dichtungsgrößen, nämlich auch DN25, DN32 und DN40.

• Für 1/2" und 3/4" ist ein 25-mm-Klemmflansch geeignet, aber 3/4"-Rohre haben auch einen 34-mm-Klemmflansch.


Erhältlich in den Edelstahllegierungen 304L, 304 und 316L und hergestellt gemäß weltweit gängigen Standards wie SMS, DIN, ISO, amerikanischem Standard usw. Vor allem ist es sehr wichtig, die richtige Klemmverschraubung auszuwählen. Da alle Klemmen oder beispielsweise Tri-Clamp/Tri-Clover-kompatiblen Verschraubungen auf Klemmhülsenadaptern basieren, erfasse ich hier nur die Hülsenabmessungen. Sie benötigen beispielsweise einen 1-Zoll-Sanitär-Klemmbogen, dann können Sie die 1-Zoll-Klemmhülsengröße (Flansch) verwenden.

Andererseits sind in Europa SMS/ISO/DIN üblich; der Rohrdurchmesser nach DIN-Standard ist größer als der nach SMS- und US-Standard. SMS- und USA-Standard haben dieselbe Klemmflanschgröße, aber eine unterschiedliche Wandstärke. Beispielsweise hat die 1,5-Zoll-Ferrule von SMS und USA denselben Klemmflansch von 50,5 mm, aber die Wandstärke von SMS beträgt 1,5 mm, während der USA-Standard 1,65 mm beträgt. Im Bereich der Sanitärarmaturen verwenden wir Zoll nicht für DIN, sondern DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 usw. Alle DIN-Größen sind größer als andere, beispielsweise hat DN25 einen Außendurchmesser von 28 mm und 29 mm. (DIN11850 und DIN11851 mit unterschiedlicher Länge).

So wählen Sie eine Klemme aus

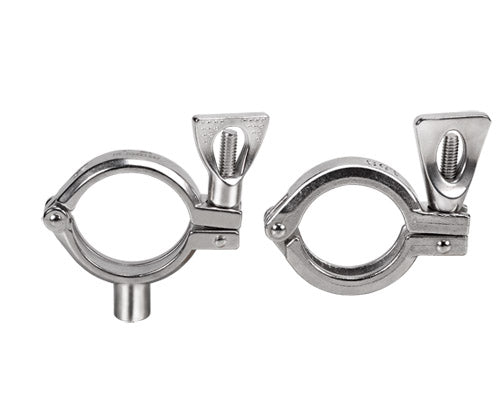

Tri-Clamp-Klemmen von Shuangzhan Machinery gibt es in drei Haupttypen: Einzelscharnier , Doppelscharnier , Dreikant und Hochdruck-Schraube . Die hygienische Einzelscharnierklemme wird am häufigsten verwendet und gilt für die meisten Anwendungen als kostengünstig. Die Doppelscharnierausführung kostet etwas mehr und ist viel flexibler, sodass sie sich in engen Räumen leichter installieren lässt. Beide Klemmen haben ähnliche Druckwerte und können mit ähnlichen Installationsabständen umgehen. Es sind verschiedene Muttern erhältlich, z. B. Rundmuttern und Flügelmuttern.

Die Hochdruck-Schraubversion wird mit einer Messing- oder Edelstahlmutter und einer Federscheibe verschraubt. Die Schrauben werden während der Installation durch eine Schulter, die Teil des Klemmgussteils ist, am Drehen gehindert. Messing wird gewählt, weil es sich leichter auf Edelstahlschrauben schrauben lässt. Diese eignen sich besser für eine permanente oder semipermanente Anwendung, Hochdrucksicherheit ist wichtiger als Wartungsfreundlichkeit.

So wählen Sie eine Dichtung aus

Es gibt Dichtungen aus verschiedenen Materialien. Üblicherweise werden EPDM, VITON, SILIKON, FKM, PTFE, TEFLON und BUNA-N verwendet. Sie müssen lediglich die Flüssigkeitstemperatur, besondere Merkmale, Lebensmitteltauglichkeit oder Nichtlebensmitteltauglichkeit sowie Säure- und Laugenbeständigkeit überprüfen.

Bitte sehen Sie sich die Abmessungen unten an.
